技术创新

高铁、城际站台门与列车间超长超宽复杂空间无盲区异常检测

针对高铁和城际铁路站台门与列车间的复杂空间,开发创新的无盲区异常检测理论与方法,建立完善的系统设计标准。

技术概述

本项目针对高铁和城际铁路站台门与列车间的超长超宽复杂空间,开发了创新的无盲区异常检测系统,解决了传统检测方法的局限性。

项目背景

随着高铁和城际铁路的快速发展,站台门与列车间的安全问题日益突出。由于列车车型多样、站台结构复杂,传统的检测方法难以实现无盲区覆盖,存在严重的安全隐患。

技术挑战

  • 超长超宽空间:站台门与列车间的间隙空间长且宽,传统单一传感器难以全覆盖。
  • 强气流干扰:高速列车通过时产生的强气流会干扰检测设备的正常工作。
  • 检测盲区:站台结构立柱、站台门等会遮挡检测视线,形成盲区。
  • 多尺度异物:需要检测的异物大小不一,从微小的零部件到较大的物品,检测难度大。

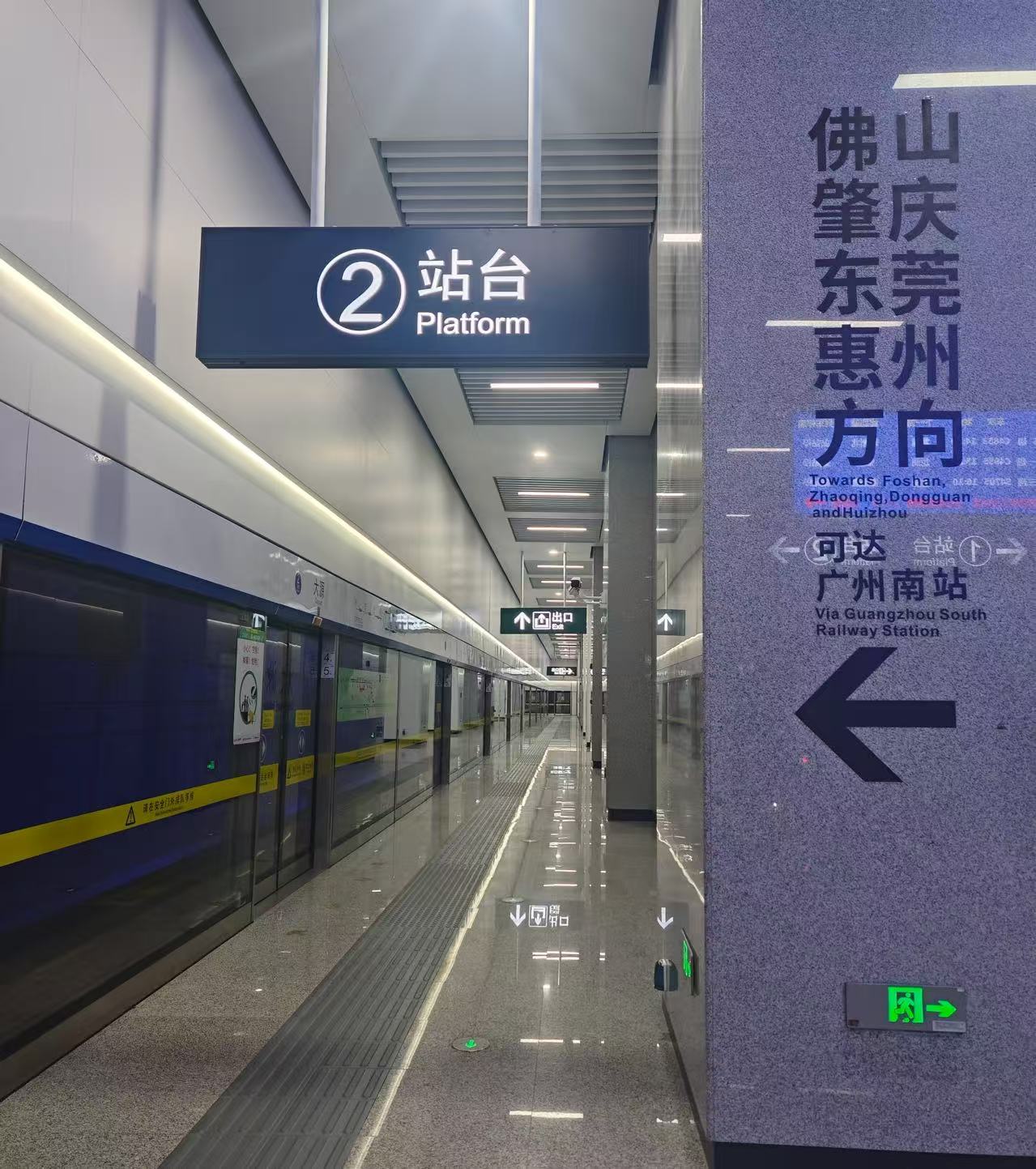

高铁站台

项目成果

基于国家轨道交通公交化需求,开展了以下工作,取得了丰硕的成果。

1

通过对城际铁路CRH 各谱系车型的动态包络线分析,结合现有站台门限界规范,开展了满足限界条件的异物监测设备布局研究,首次给出了异物检测设备限界限值和安装要求。

2

提出了强气流干扰环境下通长区间的异物检测与定位四目算法,低成本解决了超长超宽站台地面无盲区高精度异物检测和定位问题,实现了单一异物定位到车门。

3

针对不同站台的检测区域中结构立柱、站台门等导致检测盲区的遮挡问题,提出了顶装、侧装、地面监测等不同形式的异物检测方案,解决了长期存在的检测盲区问题。采用了红外主动照明、多传感器融合,解决了超长超宽复杂环境高精度多尺度异物检测、风险区域检测和异物种类检测等问题。

4

主编了广东省地方标准《轨道交通站台门与列车之间风险空间异物检测系统技术标准》,填补了空白。

5

系统在广佛南环、广佛东环、琶州支线、广清南延和吴圩机场高铁站等工程应用。

技术优势

本项目开发的无盲区异常检测系统具有多项技术优势,能够有效解决传统检测方法的不足。

无盲区覆盖

通过创新的传感器布局和多传感器融合技术,实现了站台门与列车间复杂空间的无盲区全覆盖检测。

强抗干扰能力

采用先进的信号处理算法,有效抵抗高速列车通过时产生的强气流干扰,确保检测的准确性和稳定性。

高精度定位

四目算法能够实现异物的精确定位,将单一异物定位到车门,为后续处理提供准确的位置信息。

灵活适配

针对不同站台的结构特点,提供顶装、侧装、地面监测等多种安装方案,灵活适配各种应用场景。

红外主动照明

采用红外主动照明技术,确保在各种光照条件下都能获得清晰的图像,提高检测的可靠性。

标准引领

主编广东省地方标准,为行业提供了技术规范和指导,推动了行业的标准化发展。

应用案例

系统已在多个高铁和城际铁路项目中成功应用,显著提升了站台区域的安全监测水平。

广佛南环

广佛南环

系统在广佛南环城际铁路项目中成功应用,实现了站台门与列车间复杂空间的无盲区异常检测。

广佛东环

广佛东环

系统在广佛东环城际铁路项目中成功应用,为乘客安全乘降和列车运行安全提供了有力保障。

琶州支线

琶州支线

系统在琶州支线城际铁路项目中成功应用,有效解决了站台门与列车间复杂空间的安全监测问题。

广清南延

广清南延

系统在广清南延城际铁路项目中成功应用,提升了站台区域的安全监测水平。

吴圩机场高铁站

吴圩机场高铁站

系统在吴圩机场高铁站项目中成功应用,为机场快线的安全运行提供了可靠保障。
